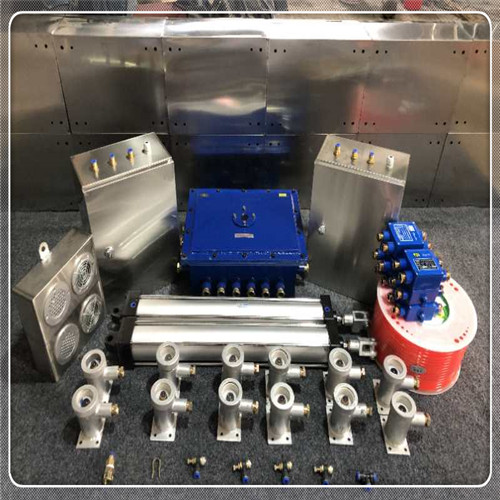

濟寧和利隆生產研發的全自動風門控制裝置,礦用自動風門控制裝置有防擠傷功能，聲光語音報警器，可以方便調節時間，控制裝置盒子是不銹鋼的，氣管是配套2-3盤。
全自動風門控制裝置安裝和結構說明
兩臺控制裝置之間用閉鎖線連接協同工作，控制風門的開啟與關閉，一個裝置控制一個風門，協同工作的兩個風門不能同時開啟。(見圖2)
與單臺本裝置配套使用的裝置如下：
(1)光控感測器(2個)：分別位于風門的兩側，應安裝在平時無光照射處，兩感測器作用相同，當用礦燈或其他光源照射后感測器動作，控制風門的開啟。
(2)門磁感測器(2個)：分別位于風門的完全開啟處和完全關閉處，用于檢測風門的開啟到位和關閉到位，兩感測器的作用不同，當風門完全關閉時門磁感測器A動作，關門過程結束，當風門完全開啟時門磁感測器B動作，開門過程結束。在安裝此感測器時必須注意位置的正確性與準確性，兩個感測器位置不能接反，并且安裝位置要到位。
(3)電磁閥(2個)：分別用于風門的開啟和關閉，兩個電磁閥的作用不同，當關門時電磁閥一開啟，電磁閥二關閉，反之當開門時電磁閥二開啟，電磁閥一關閉。在安裝此感測器時必須注意兩個電磁閥位置不能接反。
(4)手動開關(2個)：分別位于風門的兩側，兩開關必須為常開按鈕，并聯安裝，用于直接控制風門的開啟與關閉。
(5)門吸(1個)：當風門一開啟時，門二門吸吸合。當風門二開啟時，門一門吸吸合。防止一扇風門正在開啟時，而另一扇門被人為強行打開，造成風路直通。
(6)音箱(1個)：用于語音輸出，音量可通過本裝置控制板上的電位器調節
全自動控制裝置基本功能:
1、基本功能:用于煤礦井下風門的自動化控制，當過人或過車時，風門實現自動打開，自動關閉，兩門間相互閉鎖，同時有聲光語音報警功能，提示風門未關等各種實時情況。
2、當過人或過車時A門自動開啟，B門關閉；人或車通過A門后，A門自動關閉，B門自動開啟，同時伴有聲光報警提示。
3、裝置使用紅外(對射)傳感器，探測范圍：≥6m
4、聲報警：語音報警聲級強度：大于等于80｛dB(A)｝
5、光報警：黑暗處光信號可見距離≥20m
6、控制功能：當輸入信號為高電平≥5V時，控制箱的輸出為低電平（0~5）V，當輸入信號為低電平≤1V時，控制箱的輸出為高電平（24±0.5）V。
7、聯鎖功能：兩裝置之間能實現電氣互鎖，防止兩個風門被同時被打開。
8、按鈕控制:設置兩個開關按鈕，手動控制風門的開閉狀態，A按鈕控制A門的開閉狀態，B按鈕控置B門的開閉狀態。
