名稱：FH抗沖擊波活門

分類：抗沖擊波活門

咨詢熱線：13345287774

聯系我們

詳細說明：

抗沖擊波活門和抗沖擊波密閉門一樣都是用在爆炸材料庫里的專用門，都是用來阻止毒氣擴散，抵抗沖擊波，用來阻止火焰蔓延。抗沖擊波活門與抗沖擊波密閉門區別在于活門有三個通風閥門，可以通過調節通風閥門來調節門內外的壓力。

FH系列抗沖擊波活門用途及說明:

1. 抗沖擊波活門用于井下爆炸材料庫和爆炸材料發放硐室，起隔離作用阻止爆炸沖擊波及爆炸產生的火焰、有毒氣體向外部巷道擴散，安裝在進風巷道處調節庫房所需風量。

2. 通風活門組分為3組，使用時可根據井下爆破材料庫需要風量和總回風道負壓值，確定通風活門組數，并可調節每組活門的張啟角度進行微調，滿足最佳通風量。

3. 抗沖擊超壓能力為2500Kpa。

FH抗沖擊波活門結構

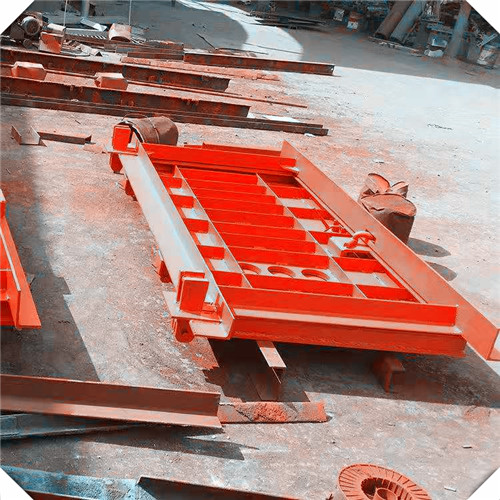

FH系列炸藥庫抗沖擊波活門由門框、門扇、閉鎖裝置、鉸頁等部件組成。

1、門框為不等邊角鋼組焊框架構件。

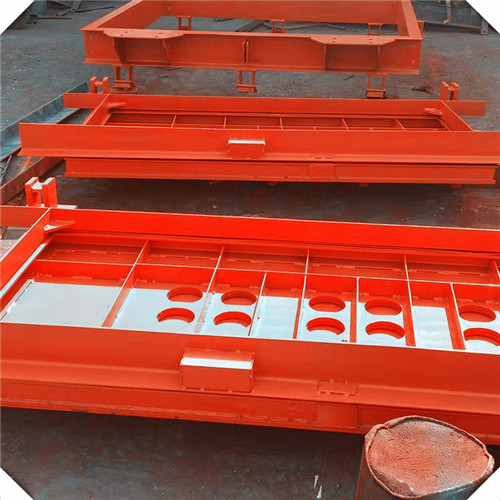

2、門扇----為弧形殼板、井字筋板、槽鋼圈梁組焊而成；上部裝有三組通風活門裝置，即在活門底板開有三組共18個直徑122mm的通風孔，活門板外部裝有自動張開12o角的活門懸板。每組活門通風量為20003 /h,總通風量為60003 /h，風速按8m/s進行設計的，使用時可根據井下爆破材料庫需要風量和總回風道負壓值，確定通風活門組數，并可調節每組活門懸板的張啟角度進行微調，以滿足最佳通風量。當庫內一旦發生爆炸，沖擊波經過衰減后，余壓只要大于20KPa時，活門懸板受壓在3～8s內自動關閉，與外界隔離，阻止爆炸抗沖擊波及爆炸產生的火焰、有毒氣體向外部巷道擴散，由總回風道排出。

3、閉鎖裝置設置2組，一組為通常關閉用的閉鎖軸、手柄轉動式；另一組為緊急閉鎖裝置，其功能是當沖擊力大于294N時，瞬間，門與門框緊閉，壓縮密封圈，鎖頭進入鎖心，撥動雙片彈簧，制動閉鎖，防止門反彈；撥動外鑰匙手柄即可解除閉鎖。

4、下鉸頁----采用單向推力球軸承支撐；采用單向推力球軸承支撐，中間采用彈簧折頁，確保門自動關閉。

5、密封方式采用“9”字形截面橡膠條密封。

FH系列抗沖擊波活門型號含義

FH1500/918抗沖擊波活門示例：

fh：抗沖擊波活門；

1500：抗沖擊波超壓能力1500kpa；

918硐口凈通過寬度900mm、高度1800mm；

FH系列抗沖擊波活門產品規格

1500*918；

2500*918；

1500*1118；
