避難硐室氣幕噴淋裝置|避難硐室氣幕噴淋系統廠家
避難硐室氣幕噴淋裝置設計簡介
氣幕噴淋系統是煤礦井下避難硐室或救生艙的重要組成部分，是將壓縮空氣通過噴氣氣幕管形成氣幕，在避難硐室防護密閉門處形成一個相對隔絕的密閉室，過渡室上部的噴淋設備釋放大量的氣流，單向換氣閥將有毒氣體替換出去，不會隨著避險人員進入到生存室內。
氣幕噴淋系統主要解決外界有毒有害氣體進入硐室和過渡室換氣問題。氣幕吹洗是在第一道門內側，使壓縮空氣通過氣幕管形成致密的氣簾，阻擋外界空氣的進入，同時掃除外界進入人員身上攜帶的有毒有害物質。噴淋則是通過注入大氣量的新鮮壓縮空氣，將有害氣體稀釋并通過泄壓閥排放到室外，以達到降低有害氣體濃度并凈化的目的。

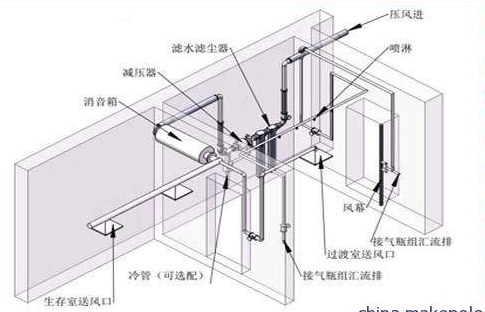

避難硐室氣幕噴淋裝置設計方案
1，沿門布一圈氣幕管，40mm間距開Φ1的氣孔，氣孔總數為（900+1800）×2/40=135個噴孔。
2，氣幕管壓力按0.6-0.8MPa進氣，Φ8的通徑在不考慮任何阻力的情況下流壓為0.7MPa時，V=3.255立方米/min
假設有135個孔，孔的規格為激光水平打Φ0.9-1mm（流量的Cv值0.04流量為0.38MPa時單噴孔流量為33L/min），但按總流量平分流量，每個孔大約流量12L，假設1mm的孔為流量12L/min，他的流速是254米/秒，如果考慮管阻等不用的情況下，流速應為63.5~190米/秒。
