全伺服聯鎖減壓風門以壓縮空氣為動力，手動操作控制閥，執行Q/140200TML001--2006標準兩道風門互相閉鎖，同一時間內只能夠開啟一道，并且關門優先。



全自動安全聯鎖減壓風門組成：

全套設備由兩道風門及其控制系統、四臺阻車器、兩只導繩輪，以及聲光傳感系統組成，符合《煤礦安全規程》。可滿足不同種類通風系統阻隔通風風流，且保證行人和運輸?shù)恼Ｍㄐ校?ensp;關門時兩扇門之間防擠人距離為0.4-0.6米； 與風門開關同步自動起落的阻車器，在風門關閉狀態下，阻止礦車前行，具有防撞門功能，為自動安全聯鎖風門的配套設施； 防止風流短路實現風門的整體自動控制及阻車器的聯動控制導繩輪可以控制和疏導鋼絲繩在局部范圍內沿導軌中心運行，為自動聯鎖風門的配套設施； 聲光警示系統可自動監測風門開閉狀態，以聲光形式發出警示。



全自動安全聯鎖減壓風門特點：

1、鋼結構制作，具有足夠的強度和良好的阻燃防腐性能；

2、以壓縮空氣為動力，手動操作控制閥，實現風門的整體自動控制及阻車器的聯動控制；

3、兩道風門自動閉鎖，同一時間內只能夠開啟一道，并且關門優先，防止風流短路；

4、若遠方風門未關，可就近按下復位按鈕，將其關閉；



型號含義

風門產品型號示例 my———承壓風門；q ———氣動；b———改進序號；2523 ———通徑2.5mx2.3m

阻車器產品型號示例 zcs———手動阻車器；znq———氣動阻車器，氣缸內置624 ———軌距600mm 軌重24k



主要技術指標

序號 型  號 規格 凈重 氣動系統   工作壓力（MPa）

工作壓力0.8MPa時風門受力通徑 寬X高 外形尺寸

1 MYQ2525 2.5X2.5 2.82X2.72 970 0.4---0.8 2200

2 MYQ2020 2.0X2.0 2.32X2.22 700  2500

3 MYQ2523 2.5X2.3 2.82X2.52 930  2200

4 MYQ2220 2.2X2.0 2.52X2.22 800  4100

5 MYQ1818 1.8X1.8 2.12X2.02 600  2200

6 MYQ2623 2.6X2.3 2.92X2.52 1000  6060

7 MYQ2225 2.2X2.5 2.52X2.72 950  4100

8 MDQ1016 1.0X1.7 1.06X1.76 270  1154

9 MYQ1717 1.7X1.7 2.02X2.02 540  1962



阻車器主要指標

序號 型號 規格 重量 備注

1 ZNQ624 24K/600mm 143 低位

2 ZNQ630 30K/600mm 143 低位

3 ZNQ924 24K/900mm 155 低位

4 ZNQ930 30K/900mm 155 低位

5 ZCS624 24K/600mm 166 低位

6 ZCSM624 24K/600mm 172 免打孔低位阻車器



導繩輪主要指標

序號 型號 規格 重量 備注

1 DSL50 H50 52 軌距600mm

2 DSL150 H150 54 軌距600mm

3 DSL150 H150 62 軌距900mm



檢修維護

當門扇開啟阻力較大時，應對門軸、銷軸等轉動部位去除油污、油泥并加油潤滑，加入潤滑油后要手動開關避免油未完全進入，吸附粉塵。

如果在使用一定的周期時發現井下通風量忽高忽低，通風系統不穩定時，首先我們要檢查風扇是否有撞壞的現象，排除后，我們需檢查密封膠條是否損壞，為了保證通風系統的安全與井下供風量的及時與充足要及時更換密封膠條，還有另一種情況這往往會發生在大門扇上，門扇較大就容易走扇，這時候我們要及時調節風門的契合度，保證密封嚴密。

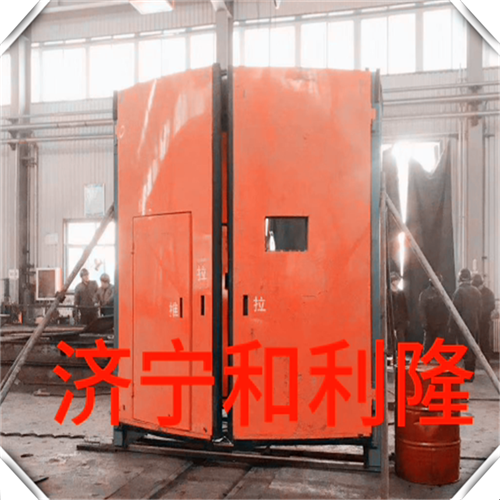

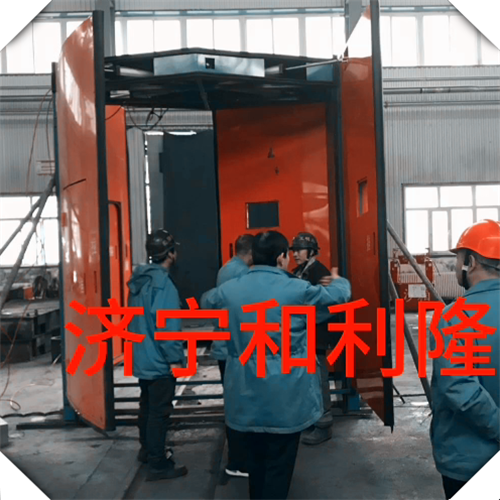

全自動安全聯鎖減壓風門實物圖
