液壓自動風門
作者： 礦用風門來源： 互聯網
我公司確認液壓自動雙向無壓風門配置及技術參數。具體內容如下：
一、 液壓自動風門主要技術參數及要求：
1. 風門數量及規格：
|
名稱 |
型號規格 |
單位 |
數量 |
備注 |
|
液壓自動無壓風門 |
SZFM-3027 |
套 |
1 |
1.一套含正反2道風門
2.內徑尺寸為3.0m*2.7m |
2. 風門樣式：雙向無壓風門。
3. 材質用普通碳鋼Q235-A，門框采用標準100*50矩形方管制作，門扇厚度50mm，雙面貼焊碳結構鋼板，門扇內部有龍骨骨架。門扇不平整度控制在5mm之內。
4. 在焊接風門前后，經噴砂或手工除銹后分刷兩遍防銹底漆；面漆顏色用藍色錘紋漆，每道門貼3條反光貼，非涂漆的部位需經防腐處理。
5. 門框與門扇之間設有密封條，密封嚴實，漏風率小于3%。
6. 風門開有透視窗，鑲有8mm厚的鋼化玻璃，風門能滿足反風要求，無須再設置反向風門。
7. 液壓系統設泄壓閥，如遇停電情況，打開泄壓閥，可實現風門的手動開啟或關閉。
8. 防夾系統：每道門安裝2套防夾裝置，共4套。
二、 雙向自動無壓風門開關（控制）方式及功能：
1. 本產品為鋼結構風門，適用于礦井風壓高、低的地點。

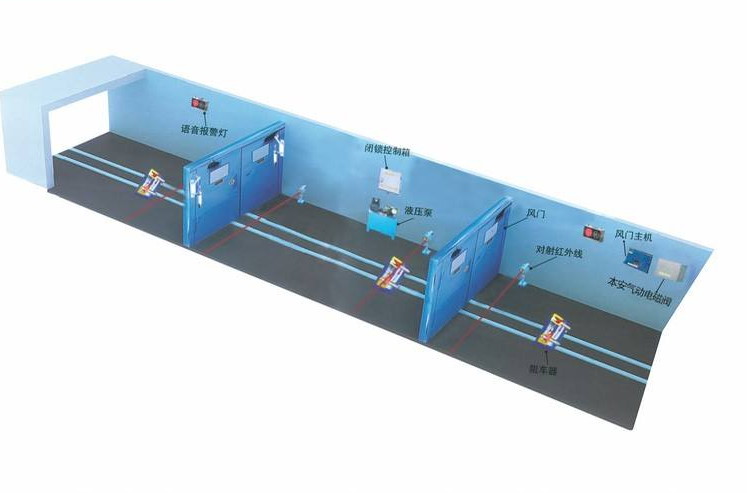

2. 風門可配有閉鎖裝置，實現兩道風門的互為閉鎖功能。（即：當A門打開時，B門閉鎖，不能打開；當B門打開時，A門閉鎖，不能打開。）自動風門通過控制主機控制電磁閥和執行缸實現互為閉鎖功能。
3. 自動風門停電時也可手動開關風門。
三、 自動控制裝置配置和主要參數：
1. ZMK127-Z風門控制裝置主機箱
a) 額定工作電壓：127VAC；
b) 工作電壓范圍：75％～120％。。
c) 整套裝置功耗：≤50 W；
d) 最高本安工作電壓：DC12V；
e) 風門開啟時間：5～30秒可調，開啟延時長短，可自行設定。
2. 紅外線光控傳感器：
a) 防爆類型：本質安全型，防爆標志：Exib I
b) 額定工作電壓：12VDC
c) 本傳感器由發射端和接收端組成，能準確反饋觸發信號給風門控制裝置主機。通過主機執行開門指令。
3. 風門開閉狀態傳感器：
a) 防爆型式：礦用本質安全型，防爆標志：ExibΙ。
b) 額定工作電壓：12VDC
c) 通過磁鋼，準確傳遞風門的開閉狀態，反饋給風門控制裝置主機。
4. 風門液壓缸：
a) 缸徑50，雙向帶緩沖，風門開關到位后，能減輕沖擊動能。
5. 液壓站：
a) 電壓：380V
b) 電磁閥：雙電控、電壓DC24V
c) 工作壓力：3MPa-16MPa
