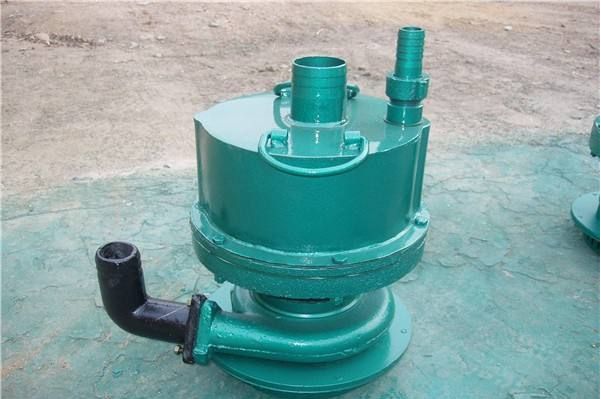

名稱：FQW25-50/W礦用風動潛水泵
分類：礦用泵
咨詢熱線：13345287774
聯系我們
詳細說明：
煤礦用FQW系列礦用風動潛水泵 結構緊湊，移動、裝拆、維修方便。泵體渦道采用高效節能水力模型，葉輪特殊設計。該水泵排污水能力強，流量大，揚程高等優點。
FQW系列礦用風動潛水泵結構與工作原理
FQW系列礦用風動潛水泵主要有泵體、氣馬達和過流等三部分組成，
1、泵體部分：分上、下兩腔，中間用密封圈將氣、水隔開。密封圈采用彈簧密封，并利用氣、水的壓力，使高壓氣、水分別進入上、下兩只密封圈內壁，使其內漲，增強密封效果。
2、氣馬達部分：由轉子、渦輪、軸承等組成。以壓縮空氣為動力、沖擊渦輪推動轉子高速運轉作功。
3、過流部分：由水輪、泵蓋、吸口、泵座等組成。水輪裝在殼體下腔轉子軸上，壓縮空氣從進氣口送入，轉子運轉帶動水輪，水輪里的水在離心力的作用下，壓入殼體出水渦道，順出水管排出。
風動潛水泵葉輪采用特殊設計，排污能力強，不會因固體顆粒或纖維物的吸入而堵塞，也不會因顆粒性介質的吸入而過早損壞，整機結構簡單，移動、裝拆、維護保養方便，具有效率高，性能好，消耗風量低等優點
現在以FQW30-70/W風動渦輪潛水泵為例，簡單說一下風動潛水泵各參數間意義：
型號：FQW30-70/W
FQ——礦用風動潛水泵
W——輸送介質代號：污水
30——額定流量：30m3/h
70——額定揚程：70m
w——水輪型式特征代號
礦用風動潛水泵以壓縮空氣為動力源，以含有污物、固體顆粒的礦井污水為輸送對象，采用潛水方式（除排氣管露出水面外，包括進水口、泵座、泵蓋在內的部分泵體需潛入水中）工作的固液兩相介質泵送設備。亦可輸送清水。
礦用風動潛水泵正常運行條件
1．泵潛入水下的深度不超過0.40m；
2．輸送介質溫度不超過40℃；
3．工作環境溫度（2~40）℃；
4．輸送介質的PH在4~10范圍內；
5．含固體顆粒的直徑污水泵不超過10mm，其體積濃度不超過2%；
6．泵動力用壓縮空氣,壓力在（0.45~0.70）MPa范圍內，并能滿足耗氣量要求。
FQW30-70/W型礦用風動潛水泵為葉片式排沙排污潛水泵，以定轉子偏心、可滑動葉片為動力發生裝置，采用相鄰葉片承壓面積不同，同一葉片兩側壓力不同，從而產生轉矩的原理設計。氣馬達進氣口徑大，葉片尺寸大，水輪采用開式離心渦旋葉輪，渦室截面也采用變截面漸開、漸大優化流線型流道，具有使用壽命長、揚程大、整機效能高的特點。
